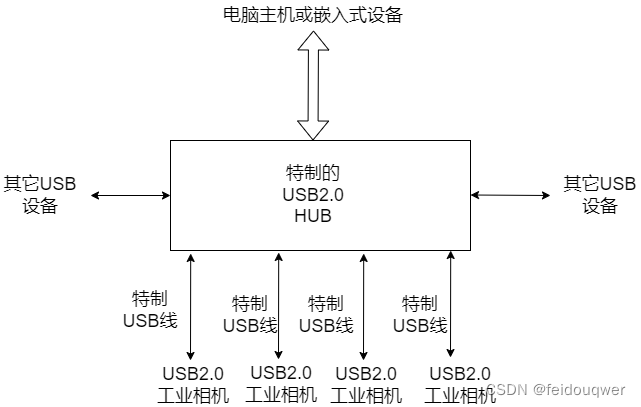

工业领域，经常有客户的一些场景需要使用同步拍照的功能，同步要求的时间精度达到微秒（us)级，所以我们新整出一套同步拍照系统，这套系统使用多个特制的USB2.0相机和特制的USB2.0 HUB，通过将多个相机连接到USB HUB，然后将USB HUB连接到电脑或者嵌入式linux设备，同时USB HUB上也可以接入其它的通用USB设备，然后使用CKSDK通过简单的几个函数API即可控制多个相机的同步拍照并获取到图像。总个系统与通用的USB HUB加相机的物理连线方式一致，不需要额外的连接其它的线材和接口，简单方便。整体示意图如下：

同步原理

使用工业相机的硬件触发功能，通过USB HUB同时给多个相机发送触发拍照指令来控制拍照时间。因为控制拍照的时间是硬件控制的，所以同步拍照的精度非常高，基本达到10us以下，这样比传统的软触发方式精度更高更稳定。这样可以满足对精度要求比较高的一些特殊场景，比如多目同步拍照设备、多通道同步拍照设备、VR摄影、AR摄影、物体立体建模、航拍多目吊舱等。

使用方法

将线连接好后，使用工业相机的客户端即可查看图像。使用CKSDK进行二次开发，即可以整到您的软件之中。CKSDK的使用参考我的其它博客。

系统优势

连线简单易用

同步精度高，10us以下的精度

USB线材最长可以5米，使用USB延长线也可以更长

每台相机可以单独设置不同的参数

当然这套系统因为使用的是USB2.0接口，所以帧率不高。
